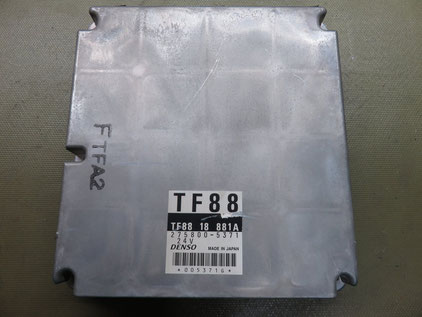

取り外したエンジンコンピューター

本日はエンジン不調のタイタンが入庫



エンジン不調でダイアグが

P0180 燃料温度センサーA 回路の異常

P0216 噴射タイミングコントロール回路異常

P1649 FIP補正ROM信号系統



の入力があったとの事で、噴射ポンプをリンク品に交換したがその後、白煙を吹く症状が出てエンジンが不調との事。



自走不能で積車にて持ち込んでいただきました。



ECUの品番は TF88 18 881A(275800-5371)

タイタン TF エンジン不調 白煙 ポンプ交換済 ECU修理
ECU内部

症状と入力されていたコードから



タイマーコントロールバルブの回路を確認していきます。

タイタン TF エンジン不調 白煙 ポンプ交換済 ECU修理
点検中に焼けて変色した抵抗を発見

点検を進めていくと、焼けてしまって変色した抵抗が1つありました。



回路を確認するとタイマーコントロールバルブ回路でした。



やはりECUに何かあったようです。

タイタン TF エンジン不調 白煙 ポンプ交換済 ECU修理
中央に見えるトランジスタが抵抗の行く先

回路を追っていくと画像中央のトランジスタに行き着きました。



取り外して単体点検してみると、すでに機能を失っておりました



推測するに、交換前のポンプについていたタイマーコントロールバルブがショートしてエンジン不調になり、過電流がトランジスタと抵抗に流れて焼けてしまったのでは無いでしょうか・・・

タイタン TF エンジン不調 白煙 ポンプ交換済 ECU修理

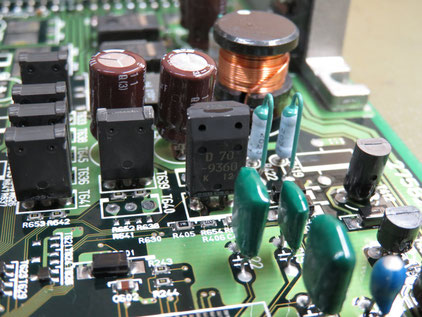

トランジスタを交換

品番からは仕様が分からなかったので、周辺回路から判断して互換部品と交換しました。



実車テストをすると、正直な物で絶好調。



走行チェックも問題無く、無事納車させて頂きました。
