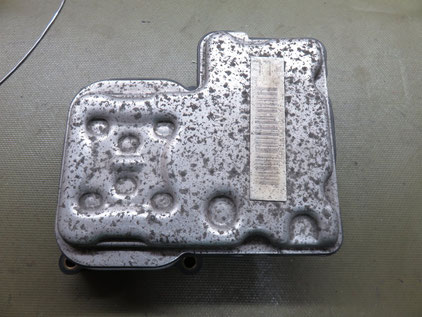

送っていただいたABSコントロールユニット

本日は、以前にも別件のご依頼を頂いた遠方の整備工場様よりシボレーアストロのABSユニットの修理が出来ないかとのご相談を受け、送っていただきました。



当社では実績がありませんが、当社を頼っていただけるのは光栄ですので、お受けいたします。



送料は掛かりますが、基本的にお断りすることはありません、必ず拝見させていただき、その都度修理の可否やリスク、金額等ご相談させて頂きます。

シボレーアストロ ABSユニット修理 EBCM
内部を開けてみました

アルミの放熱部を外して点検していきます。

シボレーアストロ ABSユニット修理 EBCM
早速発見 定番の半田クラックです

内部を点検していくと、早速定番の半田クラックを発見いたしました。

シボレーアストロ ABSユニット修理 EBCM
こちらにもクラックが有ります

こちらの端子にも半田クラックが有ります。



定番の故障ではありますが、修理の方法で再発のリスクが大きく異なります。



間違っても半田ごてを当ててお終い、という修正をしてはいけません。

シボレーアストロ ABSユニット修理 EBCM

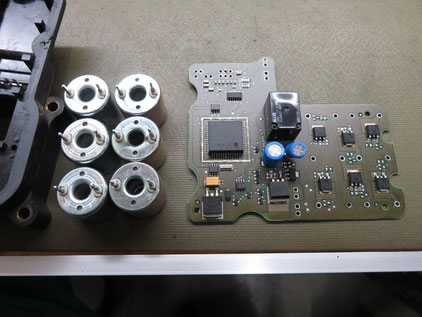

基板を外しました

こちらのABSユニットは基板にソレノイドのコイルが固定されておりました。



しかも、コイルの半田ホールがごそごそ・・・



固定時に位置ズレの不安が・・・

こんなことなら、バルブボディーごと送っていただけば良かったと、少し後悔したのはヒミツ



さて、この基板にはFET等と合わせてリレーが使用されています、動作的には問題ありませんが、消耗品ですので、交換いたします。



シボレーアストロ ABSユニット修理 EBCM
現品上と新品下

用意した新品との比較、現品に変形が見られますが熱による物でしょうか・・・

シボレーアストロ ABSユニット修理 EBCM

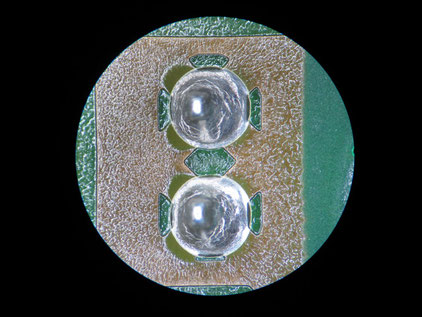

部品交換と半田修正が完了して基板取付

画像が飛んでしまいましたが、部品交換と半田の全数修正がかんりょうしてフレームに基板を取付いたしました。

シボレーアストロ ABSユニット修理 EBCM
コイルも丁寧に元に戻しました

コイルの位置にも気をつけて、組み上げました。



アルミカバーをシリコングリスで放熱対策して組みます。



こちらのユニットを返送いたしまして、無事に取付と正常動作の確認を頂きました。



この度はご依頼ありがとうございました。
