ニッサン セレナ C25 IPDM ACリレー(コンプレッサーリレー)交換

ニッサン セレナ C25 IPDM ACリレー(コンプレッサーリレー)交換

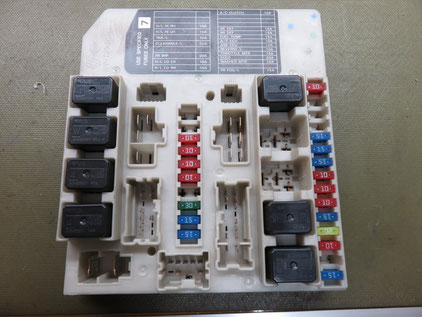

お持ち込み頂いたIPDM E/R

今回はニッサンセレナ C25のコンプレッサーのクラッチが入らないとのことで



リレーの出力が出てこない、大至急リレーを交換して欲しいとのことで部品商様経由で整備工場様よりIPDM E/Rをお持ち込み頂きました



IPDM E/R(インテリジェント パワー ディストリビューション モジュール エンジンルーム)にACリレーが内蔵されています。



長い名前ですね・・・

ニッサン セレナ C25 IPDM ACリレー(コンプレッサーリレー)交換
表面上のリレー・ヒューズを取外してケースを開けました

分解して行くには表面上にあるリレーとヒューズを全て取り外す必要が有ります



画像はケースを開けたところ

ニッサン セレナ C25 IPDM ACリレー(コンプレッサーリレー)交換
ACリレーはこの基板の下に実装されています

内蔵のACリレーはこの基板の下に装着されています



基板を外していきますが、高熱量半田吸い取り機が無い場合



基板を壊してしまう可能性が高いのでDIYはおすすめしません



新品もそれほど高い訳では内容なので、新品交換をお勧めします。

ニッサン セレナ C25 IPDM ACリレー(コンプレッサーリレー)交換
こんな感じで基板が外れました

こんな感じで基板部が外れました

ニッサン セレナ C25 IPDM ACリレー(コンプレッサーリレー)交換
やっと見ることが出来る内蔵リレーたち

やっと内蔵リレーが見えるようになりました

ニッサン セレナ C25 IPDM ACリレー(コンプレッサーリレー)交換
ACリレーはここ

問題のACリレーはここ



単体試験をしましたが、現在は正常に動作しています・・・



診断は整備工場様なので、部品商様へ確認するとそのまま交換して下さいとのこと。

ニッサン セレナ C25 IPDM ACリレー(コンプレッサーリレー)交換
組み上がったIPDM E/R

当社に互換品が有りそちらを取付して組み上げました。



コスト的にも交換作業はあまりおすすめしませんが、交換は可能です



この度はご依頼ありがとうございました。
