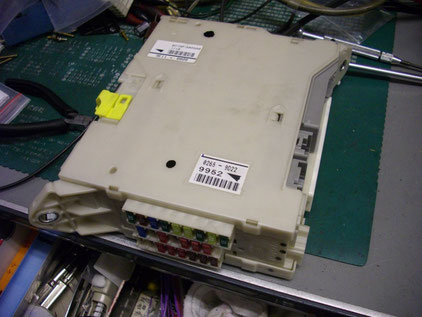

車両から取り外したジャンクションボックス

こちらも過去の修理事例



2011年6月頃です



ルームランプをLEDに交換したがそれから点かなくなってしまったとのこと



ヒューズは飛んでおりません・・・



実はこれもたまにある症状、交換中に端子をショートさせてしまうとなんとボディコンピューター内部が壊れてしまいます。

ヴェルファイア アルファード 20系 ルームランプ点かない

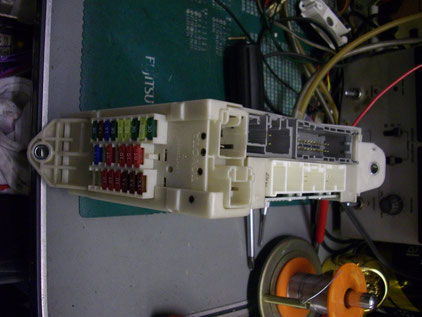

この中にボディコンピューターが内蔵

ボディコンピューター(マルチプレックスボディコンピューター)は助手席側のヒューズボックス兼用のジャンクションブロックに内蔵されています。

ヴェルファイア アルファード 20系 ルームランプ点かない
おかしな場所がわかるでしょうか・・・

ボディコンピューター基板裏側



故障箇所が画像からわかりますか?

ヴェルファイア アルファード 20系 ルームランプ点かない
もう分かりますね

画像内



抵抗とトランジスタ部が焼けているのが分かるでしょうか?

ヴェルファイア アルファード 20系 ルームランプ点かない
表側の抵抗も焦げ焦げ

表側にも焦げ焦げの抵抗があります

ヴェルファイア アルファード 20系 ルームランプ点かない
抵抗部を拡大、パターンも含め酷い状態

この抵抗は電流制限抵抗



恐らくスイッチング時のノイズ防止で搭載されているものだと思われます。

ヴェルファイア アルファード 20系 ルームランプ点かない
反対側も状態は最悪

反対面の抵抗も、酷い焼け方です。

ヴェルファイア アルファード 20系 ルームランプ点かない
トランジスタも焼けています。

トランジスタも焼けています。



トランジスタは交換しますが、抵抗は基板のパターンごと焼損してしまっているので、追加回路を製作して復元しました。



残念ながら修復後の画像が残っていませんでしたが、無事に点灯するようになりました。



たしか、このボディコンピューターはジャンクションボックスAssyでしか部品が出なかったと思います。



費用はかなり抑えることが出来ました。
