本日は平成15年式 キャラバンの燃料計が上がったまま下がらないとのことで、センサーを交換しても一緒だったとメーターをお持ち込み頂きました。

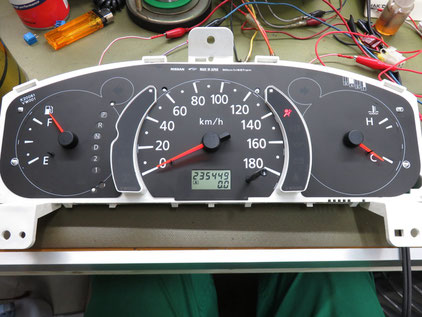

卓上試験で電源だけ入れた状態でも画像の通り燃料は満タンを指したままです。



2018/08/24

同様に水温計が上がったままのメーターを修理しました。



日産 キャラバン E25 燃料メーター上がったまま 修理

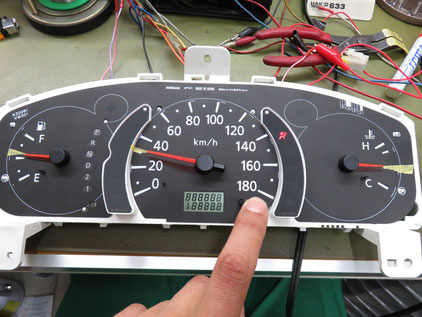

ダイアグモードで基準位置を指し示す燃料計

実はこの症状同じ年式の日産車に多い症状で、メーター基板の不良が見られます。



まず、メーターの針を外すためにダイアグモードで指針の位置をマークします。



この時基準位置を指している事から燃料計自体の不良ではありません。

日産 キャラバン E25 燃料メーター上がったまま 修理

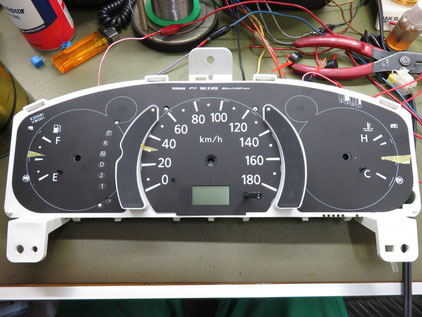

針を外したメーター

マーキングが出来たら針を外します。



このとき注意して慎重に外さないとモーター内のギヤを壊してしまし、メーターが使い物にならなくなってしまいます。

日産 キャラバン E25 燃料メーター上がったまま 修理

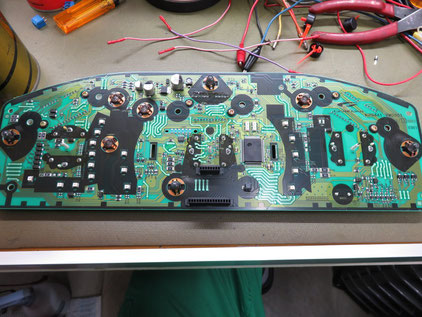

取り出したメーター基板

メーター基板を取り出しました。



基板を顕微鏡で検査していきます。

日産 キャラバン E25 燃料メーター上がったまま 修理

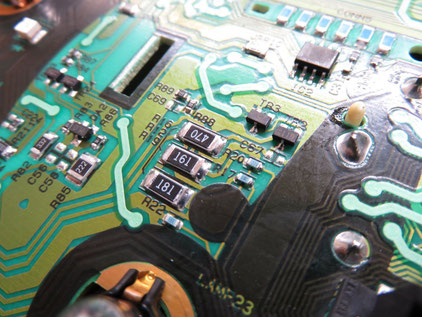

原因はこの抵抗

直接的な原因としては画像の抵抗の半田にクラックが発生していました

日産 キャラバン E25 燃料メーター上がったまま 修理
プローブで簡単に持ち上がってしまいます

完全に縁が切れているのでプローブで持ち上げると画像のように持ち上がってしまいます



他の部分も半田の劣化が全域にわたって確認できます

日産 キャラバン E25 燃料メーター上がったまま 修理
全ての端子の半田を修正

全体に劣化がみられたので、全ての半田端子を修正しました。



この作業を怠ると、他の症状が時期に発生してしまいます

日産 キャラバン E25 燃料メーター上がったまま 修理
問題の抵抗部も綺麗に修正しました

問題の抵抗部分も綺麗に修正しました



2019/01/31 追記 オルターネーターチャージしない

チャージランプ回路の異常による、発電不良が発生するメーターを確認しました。

当社では全ての端子を修正していますので、ご安心下さい。

日産 キャラバン E25 燃料メーター上がったまま 修理

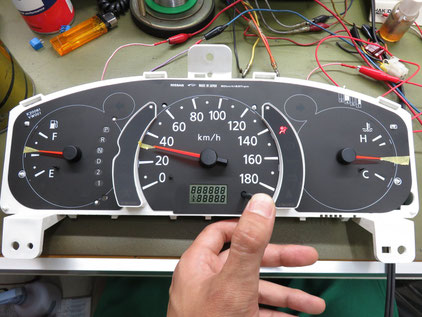

基準位置のマークした位置に針を調整します

修理が完了した基板をメーターに組み付けます。



もう一度ダイアグモードにした状態で、基準位置を指した状態で針を調整します

日産 キャラバン E25 燃料メーター上がったまま 修理

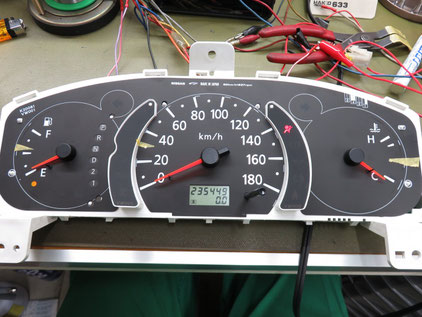

修理後の燃料計はエンプティを指しています

通電試験をすると燃料計はしっかりとエンプティを指しています。



センサー部に信号を入れてやるとフルまでしっかり上がります

日産 キャラバン E25 燃料メーター上がったまま 修理

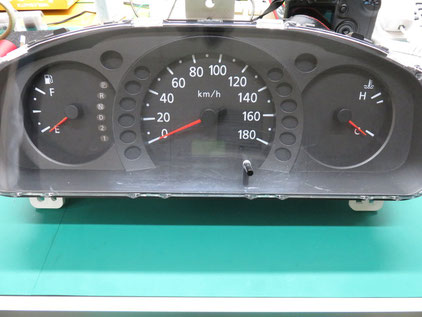

カバー等を綺麗にして組み上げたメーター

綺麗にしたカバーを組んで完成、納品させていただきました。



この度はご依頼ありがとうございました。



なお、大変リスクを伴う作業ですので、ご自分でされる場合は十分ご注意下さい。



作業の途中や、修理後に調子が悪い等で当社に修理依頼を頂く場合、お断りさせて頂く場合や、かなりの追加料金がかかる場合がありますので、ご了承下さい。



お問い合わせ、ご依頼はお気軽にご連絡下さい。

コメントをお書きください

コメント: 2
  • #1

    柳川 裕 (火曜日, 06 8月 2019 09:44)

    同じ症状が出ています。同じような作業をして頂くと、おいくらくらいかかりますか?

  • #2

    株式会社日本電器 (火曜日, 06 8月 2019 10:28)

    お問い合わせ頂きありがとうございます。
    こちらの同様の修理内容の場合(税別)27,000円となります。
    分解・基板洗浄・全数半田修正・コーティング・クリーニング・組み上げの作業です。
    別途、消費税・往復送料・振込手数料等をご負担頂きます。
    新品部品も高額というわけでは無い用ですので、ご検討いただきますようお願いいたします。
