10系 ハリアー エアコン吹出口が変わらない モードモーターが動かない エアコンアンプ修理

10系 ハリアー エアコン吹出口が変わらない モードモーターが動かない

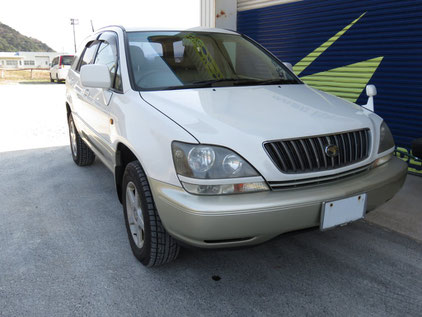

モードモーターが動いていないハリアー

こちらのお車は、吹出口の切替が出来ないとのことでご入庫頂きました。



モーターを確認したところ動いていません。



ダンパー関係の不具合では無いようです。

10系 ハリアー エアコン吹出口が変わらない モードモーターが動かない

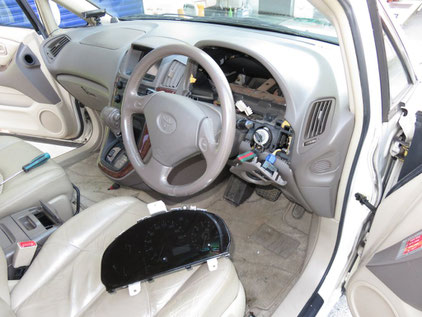

メーター部にエアコンアンプが搭載されているようです

点検を進めていき信号等を確認していたところ、出力が怪しいので、コントロールアンプが疑わしいです。



しかし、コントロールアンプが見当たりません。



いつもお世話になっている日立HDM8000の故障診断サポートセンターの担当者の方にお伺いすると・・・



どうやらメーター部に内蔵されているようです。

10系 ハリアー エアコン吹出口が変わらない モードモーターが動かない
メーターから取り外したエアコンアンプ

発見です。



メーター背面に抱きついていました。



アンプを外して点検していきます。



このアンプ、新品は8万円もするそうです、しかもすでに生産終了・・・

10系 ハリアー エアコン吹出口が変わらない モードモーターが動かない
マイコン等 ICの脚の半田の状態が悪いです

マイコンの半田の状態が良くありません。

10系 ハリアー エアコン吹出口が変わらない モードモーターが動かない
クラックが確認出来ます

クラックが確認出来ます。

10系 ハリアー エアコン吹出口が変わらない モードモーターが動かない
半田を修正していきます

修正後です。



フラックスも洗浄してあります。



他の部分も修正して組み上げていきます。

10系 ハリアー エアコン吹出口が変わらない モードモーターが動かない

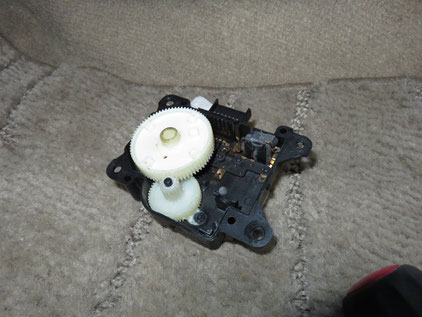

モードモーター等は可変抵抗がすり減ってしまいます

モードモーターも状態を確認して、経年による劣化が見られましたので



こちらも交換させて頂きました。



エアミックスモーターも劣化による動作不良の前兆が確認できましたが、



今回は都合上様子を見て頂くことになりました。



全て組み上げ、正常に動作することを確認して納車させて頂きました。



生産完了の部品でしたが、交換よりお得に修理が完了しましたので



お客様にも喜んで頂けることでしょう。



この度はご依頼ありがとうございました。
