ランドクルーザー HZJ77 70系 スピードメーター修理

ランドクルーザー HZJ77 70系 スピードメーター修理
車速センサー不良のメーター

今回の車両はランクルです。



入庫の症状は、オーバードライブランプ点滅。



ダイアグを確認すると、車速センサー異常です。



点検の結果メーターから出力される車速パルスが出てきません。



ということで、メーターを外して確認します。

ランドクルーザー HZJ77 70系 スピードメーター修理
取り外したスピードメーター

メーターAssyより、スピードメーターを取り外しました。

ランドクルーザー HZJ77 70系 スピードメーター修理
スピードセンサーの点検をします

このメーターは機械式の為車速パルスはケーブル接続部の根元、リードスイッチによって出力しています。

ランドクルーザー HZJ77 70系 スピードメーター修理
原因はスピードメーターに取付されているリードスイッチ

単体点検しても、出力はでてきません。



リードスイッチ自体の不良です。



リードスイッチ部を取外し、新品の部品に交換します。

ランドクルーザー HZJ77 70系 スピードメーター修理
新旧部品の比較

新旧部品です。



左が現品、右が用意した新品になります。

ランドクルーザー HZJ77 70系 スピードメーター修理

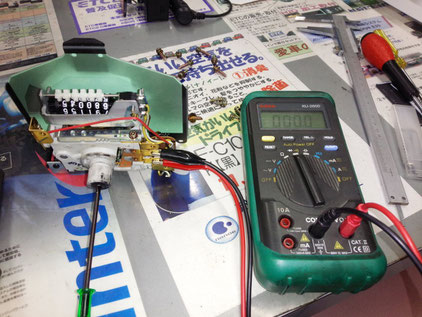

部品を交換後の試験 テスターが0Ωです

リードスイッチを交換し、組付けてテストをします。



現在は導通有りの状態。

ランドクルーザー HZJ77 70系 スピードメーター修理
少し回すと テスターの抵抗がオーバーレンジ(導通無し)を示しました

シャフトを回転させると、無事導通無しにきりかわりました。



回していくと、チッチッチッという音と共にリードスイッチが正常に動作しています。

ランドクルーザー HZJ77 70系 スピードメーター修理
最後にメーターをきれいにして組み上げました

最後にいつもどおり、ケースを綺麗に掃除して



表面の傷は軽く研磨して組み付けました。



実写テストでも、警告灯は消灯してオートマも正常動作を確認しました。



部品の供給が無いメーターですが、新品交換より遙かに安く修理が出来ました。



お客様にも喜んで頂けることと思います。



この度はご依頼ありがとうございました。
