SAAB 9-3 ブロアモーターレギュレーター修理

今回はSAAB 9-3 のブロアモーターが回らないお車の修理です。



診断機にて確認すると Automatic Climate Control に



B0193-08  ファンブロアー回路、信号無効



B0195-02  ファンブロアーローター障害



B0197-04  ファンブロアー回路、開



が入力されていました。





SAAB 9-3 ブロアモーター レギュレーター修理
外したレギュレーター

ブロアレギュレーターが怪しいので外してみました。



外観として気になるところは特に有りません。



が・・・

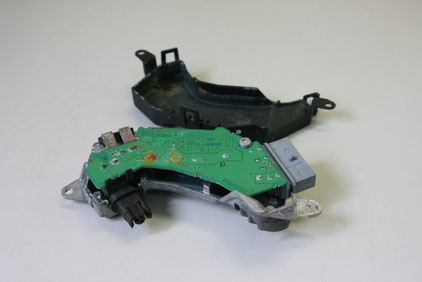

SAAB 9-3 ブロアモーター レギュレーター修理
水分が浸入して腐食した基板

なんと、開けてびっくり!!



内部は水没した後が有りました。



メインのFET部の脚は見るも無惨に焼損しております。



新品を調べると 33,400円 と高価であったため



修理の方向で作業を開始します。

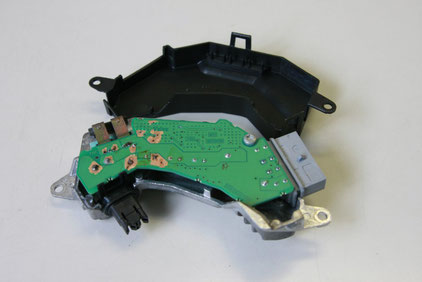

SAAB 9-3 ブロアモーター レギュレーター修理
腐食部を洗浄

まずは洗浄して、詳しい状態を確認してから修理開始です。



コネクター、FET、ダイオード、コンデンサを取外し



それぞれの単体テストをします。



全て問題無く動作しております。



FETについても脚は短くなっていますが



動作については問題ありませんでした。

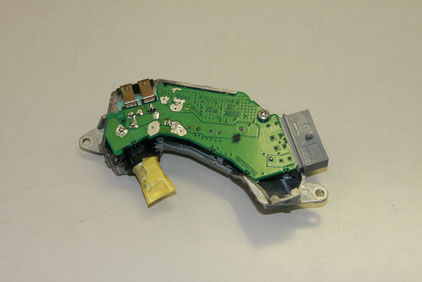

SAAB 9-3 ブロアモーター レギュレーター修理
修正後 再発防止の為にコーティング

修理中の写真を撮り忘れました(汗)



すでに完成です、FETは脚を延長し再利用(交換も可能です)



腐食したパターンを修正、修復し部品等を復元します。



最後に基板をコーティングした状態がこの画像になります。



コーティングは基板用の耐湿性の物なので、たとえ再度水が浸入したとしても再発しにくくなります。





車輌に組み付けて正常に動作することを確認して、



水の浸入経路を確認し、対策を施して完了になりました。



金額としては、交換と比べ半額以下に収まりました。



この度はご依頼ありがとうございました。
