BMW Z3 E36 ABS&ASC コントロールユニット修理

BMW Z3 E36 ABS&ASC コントロールユニット修理

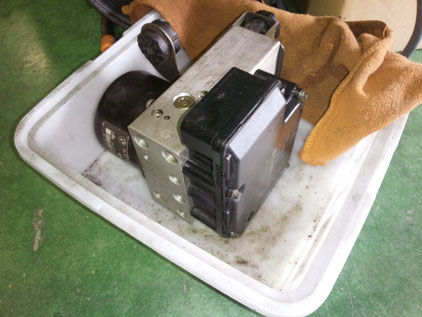

外してお持ち込み頂いたコントロールユニット

本日は取引先自動車整備工場様より



お持ち込み頂いた BMW Z3 E36の



ABS&ASC コントロールユニット修理です。



ポンプモーターのコードが入力されていました。



こちらのハイドロリックユニットはAssyでなんと



262,000円もします。



しかし修理することでコストを大幅に抑えることが出来ます。

BMW Z3 E36 ABS&ASC コントロールユニット修理

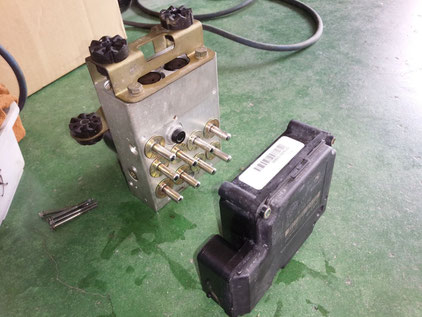

ハイドロリックユニットを分離します

まずはハイドロリックユニットとコントロールユニットを



分離します。



その後、コントロールユニットを切開手術いたします。

BMW Z3 E36 ABS&ASC コントロールユニット修理
ユニットは樹脂溶接されているので 切開します

はい、開きました。



なかなか骨の折れる作業です。



パッと見た感じでも、すでに不具合部位が見受けられます。

BMW Z3 E36 ABS&ASC コントロールユニット修理
半田不良が見て取れます

上部の半田端子部が完全に割れています。



ここまでひどい状態はなかなか見られません。

BMW Z3 E36 ABS&ASC コントロールユニット修理
他にも細かいクラック等が多数確認できました

他にも顕微鏡で検査していくと怪しい箇所がちらほら



拡大して頂くと、クラックがわかるでしょうか?

BMW Z3 E36 ABS&ASC コントロールユニット修理

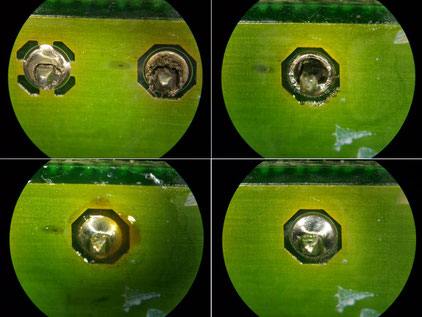

一番症状がひどい部分 修正の工程です

まずは、



最初の部分の修理工程です。



画像左上、右側の端子を修正していきます。



画像右上 劣化した半田を半田吸い取り器で除去いたします。



画像左下 除去した部分に新しい半田を盛ります。



画像右下 フラックスを洗浄して完成です。

BMW Z3 E36 ABS&ASC コントロールユニット修理

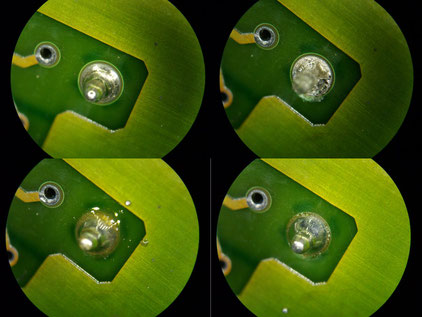

他の部分も順次修正していきます

クラックの場所も同じように修正していきます。



この年代には、初期の鉛フリー半田が使用されています。



環境には優しい反面、半田に粘りが無くこういった半田割れをよく起こしてしまいます。

実は、軍事・医療・宇宙等に使用される基板には鉛フリー半田は使われていません。

信頼製が低い証拠でしょう、しかし民生機器では、環境負担を考え使用せざるを得ないのです。



当社では、修理の場合 信頼製を重視して鉛半田を使用します、使用量は少量ですが、再発を防ぐことが出来ます。

BMW Z3 E36 ABS&ASC コントロールユニット修理

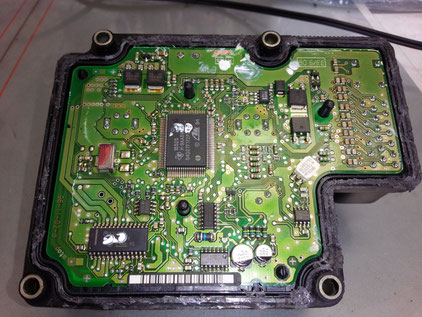

最終的に洗浄が終わったコントロールユニット

そのほかの部位やICの脚等も全て修正し



最後に洗浄をして完成になります。



シール剤で蓋をして、組み上げます。



その後、整備工場で組み付けして頂き、無事正常動作いたしました。



最後にダイアグコードを消去して全ての作業が完了です。



これで、車輌と共に天寿を全うしてくれることを祈ります。



お客様も喜んで頂けると思います。



このほか、当社ではBMW等のコーディング、プログラミングにも対応可能です。



この度はご依頼ありがとうございました。
